Teflon & FR4

Teflon är det mest kända varumärket för PTFE (Polytetrafluoroetylen) -baserade formler. Den har utmärkta dielektriska egenskaper, särskilt vid höga radiofrekvenser, vilket gör den lämplig för användning som en utmärkt isolator i tryckta kretskort som används vid mikrovågsfrekvenser (det används även i kontaktmontering och kablar). Kombinerat med sin höga smälttemperatur gör detta vanligtvis materialet till den bästa högpresterande ersättningen för den svagare och med lägre smältpunkt (polyeten) som vanligen används i lågkostnadstillämpningar.

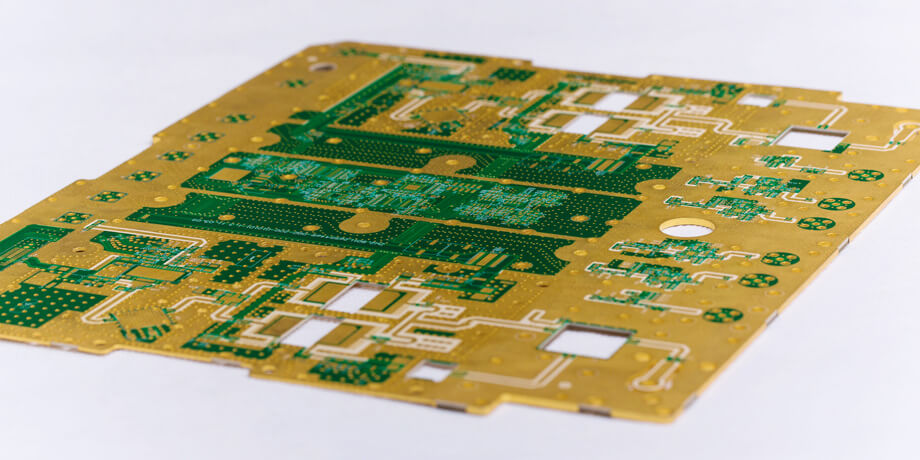

De flesta material som används i mönsterkortet är inte ren PTFE men kommer att ha en liten mängd mikrofiberglas impregnerat i substratet eller kommer att vara PTFE med vävd glasförstärkning eller keramik fylld. I allmänhet, och i jämförelse med andra typer av högfrekventa material, kan den nästan rena PTFE utan vävt glas vara en av de mest utmanande typerna av material för användning vid korttillverkning.
