PCB multicouches

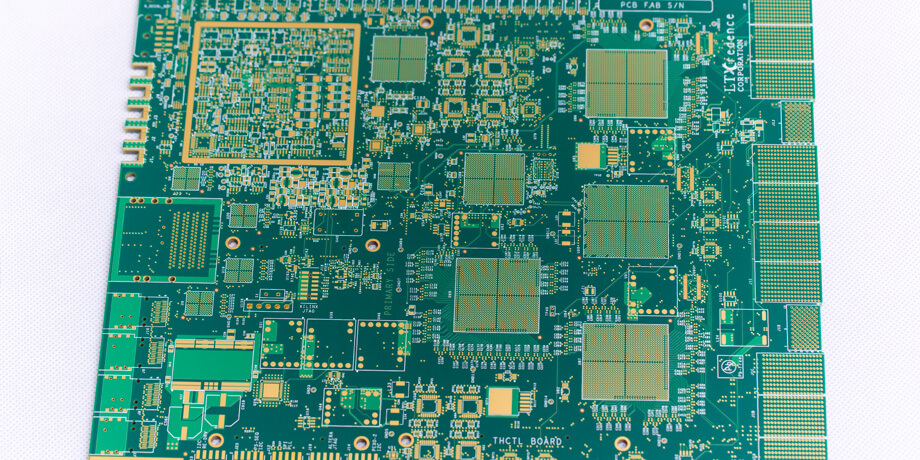

Les PCB multicouches augmentent encore la complexité et la densité de leurs conceptions en ajoutant des couches supplémentaires aux cartes double face. Les couches inférieures et supérieures sont indiquées en tant que couches externes, toutes les autres couches sont indiquées en tant que couches internes. Le nombre de couches correspond au nombre de couches de cuivre, en incluant les deux couches externes.

Avec plus de trente couches disponibles dans les configurations de circuits imprimés multicouches, les circuits imprimés multicouches permettent aux concepteurs de produire des conceptions très denses et très complexes.

Les PCB multicouches sont construits en laminant différentes couches. Les couches internes, généralement des circuits double face, sont empilées, avec des couches isolantes entre elles et entre la feuille de cuivre pour les couches externes. Les trous percés dans la carte (vias) établiront des connexions avec les différentes couches de la carte. En plus des trous traversants, de nombreuses autres constructions de via sont possibles. Il s'agit souvent de vias borgnes, enterrés, empilés ou en quinconce, choisis pour économiser de l'espace.

Les couches sont souvent nommées comme couches de signaux, plans d’alimentation ou de masse par le concepteur du circuit imprimé. L'augmentation du nombre de plans d’alimentation dans une conception de circuit imprimé favorise la dissipation thermique qu'un circuit imprimé peut fournir, ce qui peut être important dans les conceptions à haute puissance.
